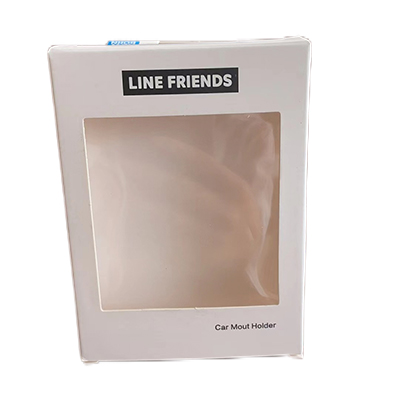

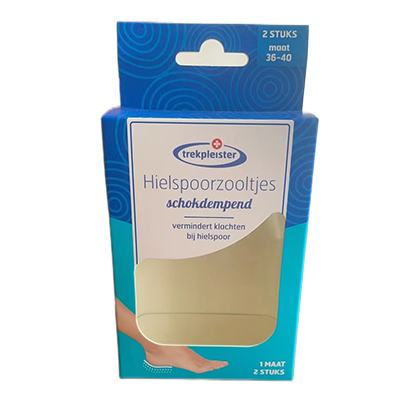

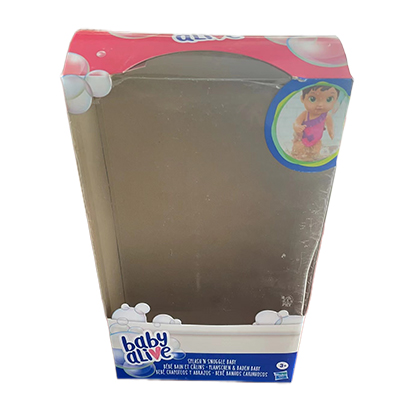

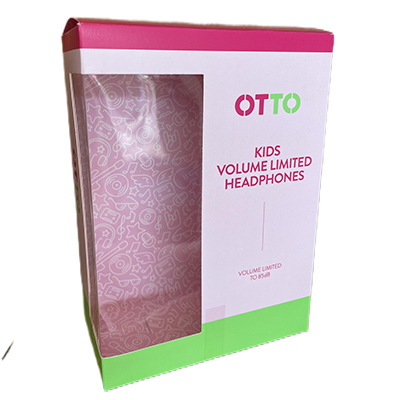

  • Примеры упаковок с прозрачными окошками
  • Примеры упаковок с прозрачными окошками
  • Примеры упаковок с прозрачными окошками
  • Примеры упаковок с прозрачными окошками
Доступные виды окошек
  • Стандартное окошко Стандартное окошко
  • Окошко с вырезанной формой Окошко с вырезанной формой
  • Окошко с прерывистой прорезью и продольным разрезом Окошко с прерывистой прорезью и продольным разрезом

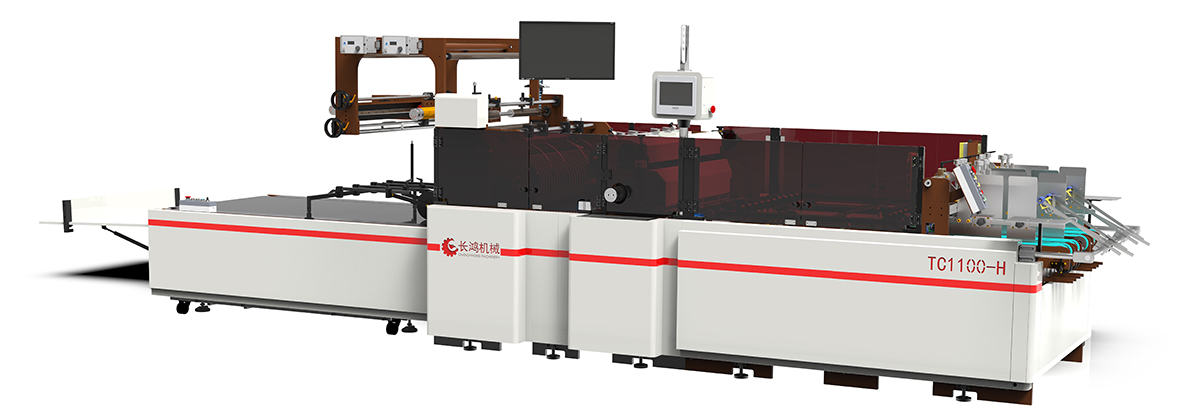

Машина для вклейки окошек с сервоприводом, 2 потока, TC-1100H

Высокоскоростная машина для вклейки прозрачных окошек в картонные заготовки коробок

Машина для вклейки прозрачных окошек с сервоприводом от ChangHong (2-поточная версия) полностью автоматическая высокоскоростная машина для вклейки прозрачных окошек, которая способна работать в 2 потока и обеспечивать максимальную скорость 10 000 коробок в час. Если коробка слишком велика, оператор может решить использовать 1-поточный режим производства. Машина оснащена системой управления ПЛК, нанесение клея и позиционирование пленки можно регулировать путем ввода параметров на сенсорном экране без остановки машины. В настоящее время этот высокоскоростная машина для вклейки окошек широко используется во вклеивании прозрачных окошек на коробки из-под салфеток, для упаковок косметики, подарочных коробок и коробки ручной работы, а также других картонных коробок.

Запрос цены
Технические характеристики
Модель TC-1100H
Макс. формат заготовки 960×1100мм
Мин. формат заготовки 200×150мм
Макс. толщина гофркартона 6мм
Макс. Толщина картона 200-500г/м²
Макс. размер окошка(Д*Ш) 600×800мм
Мин. размер окошка(Д*Ш) 40×40мм
Толщина пленки 0.03-0.25мм
Макс. скорость (заготовка мал. размера) Работа в 1 поток ≤20.000 шт./ч
Работа в 2 потока ≤40.000 шт./ч
Макс. скорость (заготовка сред. размера) Работа в 1 поток ≤15.000 шт./ч
Работа в 2 потока ≤30,000 шт./ч
Макс. скорость (заготовка бол. размера) Работа в 1 поток ≤10,000 шт./ч
Длина заготовки маленького размера 120-280мм
Длина заготовки среднего размера 220-460мм
Длина заготовки большого размера 420-960мм
Ширина заготовки (1 поток) 150-400 мм
Ширина заготовки (2 потока) 150-400мм
Точность ±1мм
Габариты машины 6800×2100×1900мм
Вес Прибл. 5500 кг
Общая мощность 14кВт
Фактическая мощность Около 60% от общей мощности

Технические характеристики могут быть немного изменены для лучшей эксплуатации без предварительного уведомления.

Конфигурации

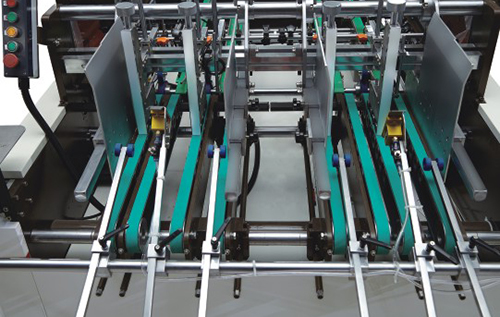

Станция подачи картонных заготовок (2-поточный питатель)
Станция подачи картонных заготовок (2-поточный питатель)
  • Полностью сервоприводная система подачи картонных заготовок и несколько режимов подачи: можно регулировать в зависимости от размера и толщины коробки, чтобы обеспечить быструю и стабильную подачу заготовки на конвейерную ленту. Машина для вклейки прозрачных окошек с сервоприводом с 2 –потоками отличается более высокой эффективностью производства за счет работы на двух потоках.
  • Питатель в два потока приводится в движение 9 серводвигателями, что обеспечивает высокую точность, хорошую стабильность и удобную регулировку.
  • Питатель в два потока оснащен функцией памяти данных.

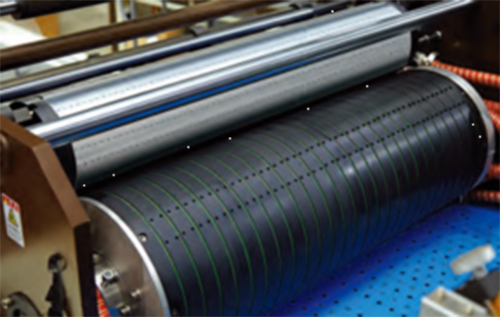

Клеевая станция с подъемником
Клеевая станция с подъемником
  • Клеенаносящий вал регулируется по высоте и положению (вправо или влево) для обеспечения быстрой замены. Подъемное устройство может подниматься, когда в машину не поступают заготовки, предотвращая контакт клеенаносящего вала с конвейерной лентой. При остановке машины клеенаносящий вал автоматически работает на низкой скорости, чтобы предотвратить высыхание клея.
  • Машина для вклейки окошек оснащена встроенной системой очистки, включающей подвижный скребок, позволяющий легко и быстро очистить окошки в течение 2 минут.
  • Клеенаносящий вал изготовлен из нержавеющей стали 304 для лучшей устойчивости к коррозии и износу.

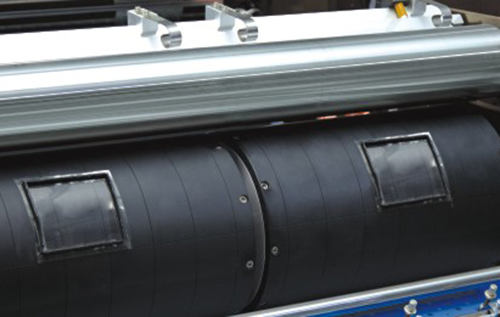

Система смены трафарета формного барабана
Система смены трафарета формного барабана

Быстрая смена трафарета для холодного клея позволяет быстро адаптировать его к различным продуктам. Простая замена трафарета позволяет сменить продукт. Вал холодного клея управляется сервосистемой, позволяющей с помощью компьютера регулировать положение трафарета спереди и сзади, обеспечивая быструю и точную регулировку.

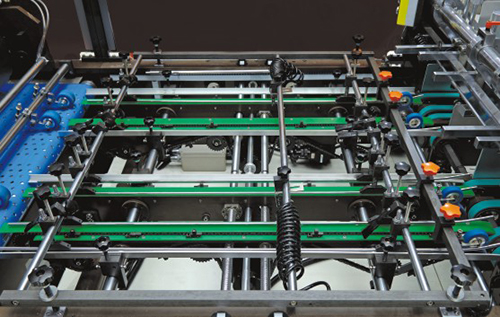

  • Система равненияСистема равнения

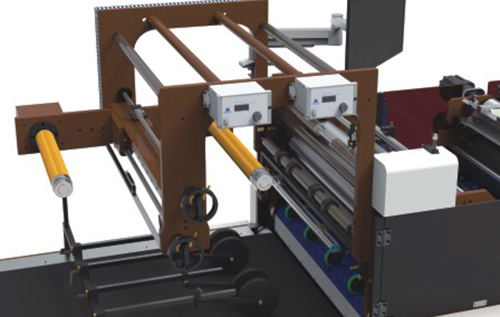

  • Станция подачиСтанция подачи

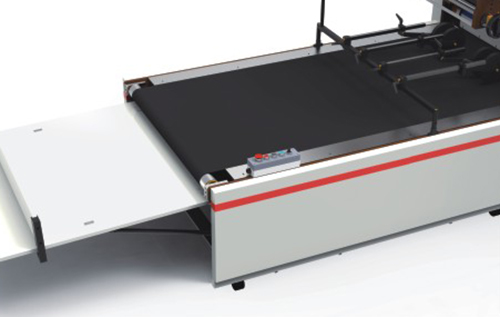

  • Система приемаСистема приема

    Картонные заготовки передаются на конвейер внахлестку.

Упаковочные коробки с вырубными окошками представляют собой простые коробки из картона или гофрокартона с вырезанным по индивидуальному заказу окошком. Прозрачное окошко позволяет лучше изучить упакованный товар и способствует продажам любой компании за счет визуальной привлекательности самого продукта.

Картонные коробки обладают целым рядом плюсов, которые делают их популярными для упаковки продукции практически во всех отраслях. Ниже следуют некоторые преимущества такой упаковки:

  • Превосходная прочность и износокстойкость
  • Простота сборки и возможность вторичной переработки
  • Защитная амортизация и штабелируемость.
  • Самый важный фактор - обеспечение визуального доступа к упакованному продукту.

При производстве упаковочных коробок с прозрачными окошками на нашей машине следует учитывать такие факторы, как размер, форма и стиль вырубки окошка, а также другие. Если при производстве упаковочных коробок с окошками возникнут какие-либо сложности, вы можете обратиться к нам за помощью.

Имея более чем 20-летний опыт работы в упаковочной отрасли, компания обладает обширными знаниями в данной индустрии. Помимо предоставления оборудования, мы также предлагаем техническую поддержку в изготовлении упаковочных коробок с окошками, помогая клиентам беспрерывное осуществление производственного процесса.
Независимо от вашего рынка, у нас есть подходящее решение по вклейке окошек в коробки, соответствующее вашим потребностям.

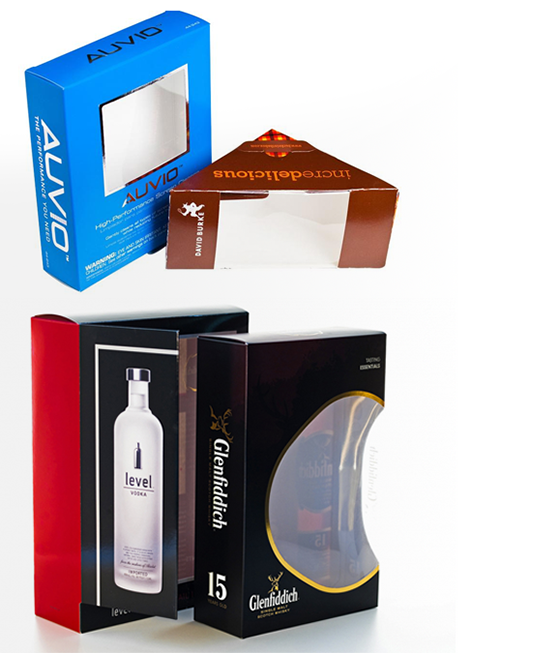

Выберите подходящее оборудование для ваших упаковочных нужд
